WYQ型電動液壓彎管機
WYQ型電動液壓彎管機是一種新型的彎管等多用工具。它具有結構合理，操作方便，使用安全，裝卸快速，一機多用等優點。 |
| WYQ型電動液壓彎管機是一種新型的彎管等多用工具。它具有結構合理，操作方便，使用安全，裝卸快速，一機多用等優點。 |
| 一、技術參數 |
|
參數型號 |
參數型號 |
彎管范圍
mm |
彎曲半徑
mm |
彎管壁厚mm |
油缸最大推力KN |
壓力
Mpa |
電壓
V |
|
WYQ-60 2寸 |
STWG-60 2寸 |
22-60 |
4x管徑 |
≤12 |
300 |
40 |
380 |
|
WYQ-76 3寸 |
STWG-76 3寸 |
22-76 |
4x管徑 |
≤12 |
300 |
40 |
380 |
|
WYQ-108 4寸 |
STWG-108 4寸 |
22-108 |
4x管徑 |
≤12 |
300 |
40 |
380 |
|
WYQ-159 6寸 |
STWG-159 6寸 |
76-159 |
4x管徑 |
≤12 |
500 |
63 |
380 |
|
WYQB-60 2 寸 |
STWG-60B 2寸 |
22-60 |
6x管徑 |
≤12 |
300 |
40 |
380 |
|
WYQB- 76 3 寸 |
STWG-76B 3寸 |
22-76 |
6x管徑 |
≤12 |
300 |
40 |
380 |
|
WYQB-108 4寸 |
STWG-108B 4寸 |
22-108 |
6x管徑 |
≤12 |
300 |
40 |
380 |
二、 結構及工作原理
由電動油泵（10），高壓油管（12），快速接頭（13），工作油缸（8），柱塞（7），彎管部件[包括上花板（3），下花板（14），模頭（4），輥軸（2）]組成。由電動油泵輸出的高壓油，經高壓油管送入工作油缸內，高壓油推動工作油缸內柱塞，產生推力，通過彎管部件彎曲管子 。
三、 用途
彎管機適用于工廠、倉庫、碼頭、建筑、鐵路、汽車等按裝管道和修理。它除了具有彎管功能外，還能卸下彎管部件（油缸）作為分離式液壓起頂機使用。
四 、使用方法及注意事項
1、使用方法：
（1） 參照電動油泵使用說明書。
（2） 先將工作油缸（8）旋入方檔塊（6）的內螺紋，使油缸后端裝在支架上的車輪向下。
（3） 根據所彎管子的外徑選擇模頭（4），套在柱塞（7）上，將兩只輥軸所對應槽向著模頭，然后放入相應尺寸的花板（3）孔中，再將上花板蓋上，將所彎管子插入槽中，再將高壓油管（12）端部的快速接頭（13）活動部份向后拉并套在工作油缸（8）的接頭上，將電動油泵（10）上的放油螺釘（11）旋緊，即可彎管。彎管完畢，放松放油螺釘，柱塞（7）即自動復位。
2、注意事項：
（1） 參照電動油泵使用說明書。
（2） 在有載荷時切忌將快速接頭卸下。
（3） 本機具是用油為介質，必須做好油及本機具的清潔保養工作，以免淤塞或漏油，影響使用效果。

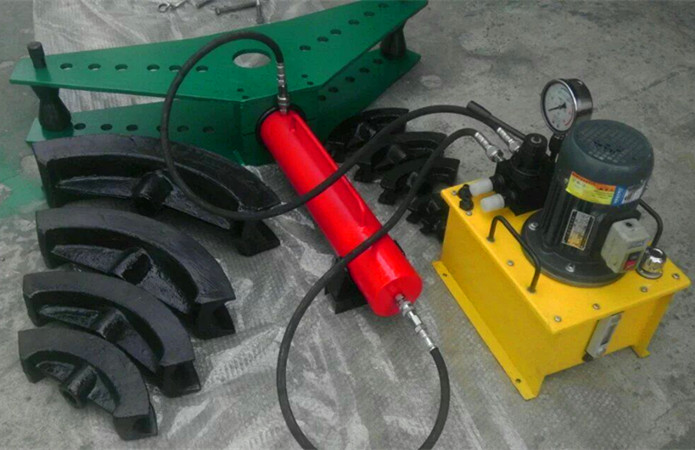

產品展示
WYQ型電動液壓彎管機
